从光电子到热管理，金刚石最新进展全梳理
然而，金刚石从“实验室里的璀璨晶体”真正走向“货架上的英寸级晶圆”，中间横亘着一道长期未被填平的鸿沟：材料怎么长、能长多大、掺杂怎么控，直接决定了下游器件能不能造、好不好用、贵不贵。

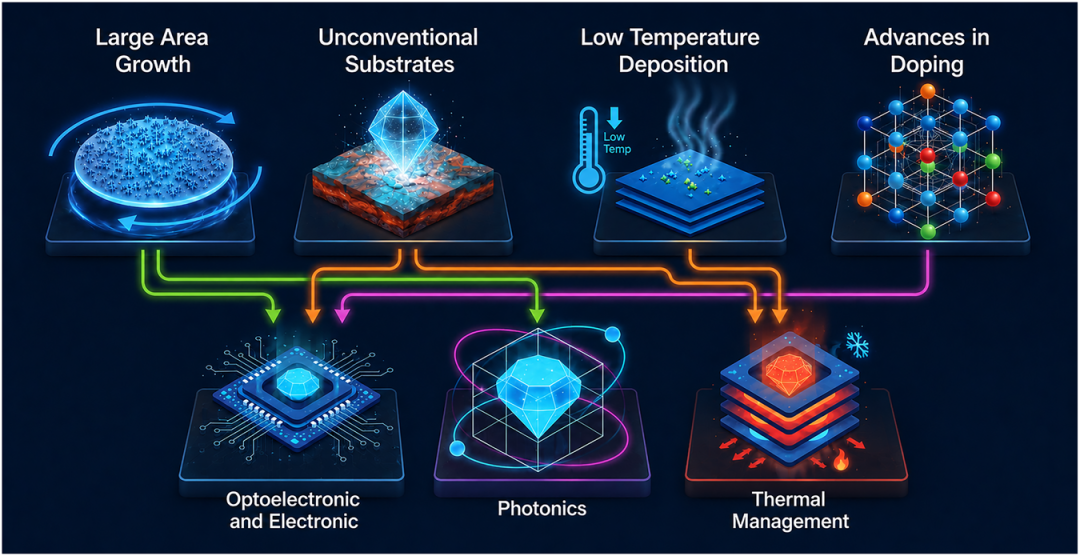

近日，美国莱斯大学，美国得克萨斯大学奥斯汀分校的团队在Advanced Materials发表长篇综述“From Growth to Performance: Emerging Frontiers in Diamond Materials for High-Performance Devices”，以"生长—性能"为主线，系统梳理了金刚石从合成到光电子、光子学与热管理三大应用支柱的最新进展，并直指产业化最关键的几道关卡。
“把金刚石养大”：从籽晶到英寸级晶圆
过去十年，化学气相沉积（CVD）让金刚石的生长速率、应力、表面终止与掺杂掺入都实现了前所未有的可控。但最核心的瓶颈始终是尺寸：高端电子与量子光子学需要无缺陷的大面积单晶，而天然或 HPHT 合成籽晶的尺寸极为有限。 卡脖子的一环：n 型掺杂 材料长出来了，下一个坎是掺杂。 p 型硼掺杂已经相当成熟，高浓度下甚至能到金属导电态。而n 型却长期卡在物理本质上：磷施主的激活能高达约 0.57 eV，远高于室温热能量0.026 eV，导致室温下载流子浓度极低——这直接拖住了互补逻辑和高性能 n 沟道器件的开发。 更麻烦的是，磷在 {111} 面上掺入最好，而工业界主力是 (100) 面；实验室用 V 型槽强行引入 {111} 又会带来表面粗糙度，干扰后续光刻。因此，发现能打破“载流子浓度—迁移率—晶圆平整度”权衡的浅施主，仍是材料层面的头等难题。 从材料到器件：日盲探测、千伏二极管与金刚石 FET 材料过关，器件才造得出来。
金刚石约 5.5 eV 的禁带宽度使其对可见光和红外本征透过率高，有利于抑制背景光，可简化甚至省去额外滤光片，从而实现日盲探测。探测器结构包括 MSM、MOS、肖特基和 p-n 结构等；其中肖特基调制器件响应度达 524.9 A/W，响应时间小于 0.16 μs。
高耐压二极管方面，肖特基势垒二极管靠场板工程把击穿电压推到 4612 V；金刚石/ε-Ga₂O₃ 异质结 p-n 二极管击穿超过 3 kV，可在 475 K 高温下稳定工作，开/关比达 10⁸~10⁹。
晶体管方面，p 型 H-金刚石/h-BN 异质结 FET 室温迁移率达到 680 cm²/(V·s)；但 n 型 P-金刚石 MOSFET 室温单位栅宽电流仅 0.027 µA/mm，573 K 下升至 105 µA/mm，主要来自热激发——这再次说明，n 型掺杂与载流子输运仍是关键瓶颈。
如果说电子器件卡在 n 型掺杂，那么光子学则更多受益于金刚石本身的光学属性。金刚石的宽透明窗口、高折射率和强非线性，使其既是高功率非线性光学的好材料，也是量子信息的天然平台。核心是一类叫“色心”的点缺陷：NV⁻ 中心能在室温下被光学读出，用于纳米磁学和测温；SiV⁻、GeV⁻ 等谱线干净，适合量子中继。 制造上，聚焦离子束可刻到约 5 nm 分辨率；异质集成正把纳米金刚石与 GaP、SiN、SiC 等微腔和波导结合，推动可规模化的量子光子芯片。 热管理：块体热导率不是全部 光子学之外，金刚石最被寄予厚望的另一项能力是散热。金刚石块体热导率能到 2000 W/(m·K) 以上，¹²C 富集样品甚至超过 3000 W/(m·K)。可一旦做成薄膜、碰到界面，声子谱失配就会造成界面热阻（TBR）。这才是把金刚石贴到 GaN、SiC 功率芯片上真正难的地方。 靠超薄 SiN、AlN 等介电夹层当“声子桥”，可把 TBR 压到约 1.5~3.1 m²·K/GW，GaN/金刚石集成也因此成为高功率器件的重要散热路线。 金刚石光子学：色心、非线性与异质集成
