在硅碳负极材料体系加速渗透的背景下，多孔碳前驱体正从“配套材料”逐渐走向产业链核心位置。

近日，河北瑞碳新能源科技有限公司（以下简称“河北瑞碳”）披露，公司成功开发出国内首创的“荔枝形”多孔炭前驱体产品，实现从传统正球形结构向多尺度粗糙表面结构的升级。这一结构创新围绕硅碳复合过程中体积膨胀缓冲、界面结合强化与导电网络构建所展开，标志着多孔碳前驱体在结构可控与功能导向层面迈出关键一步。

据了解，河北瑞碳从事酚醛树脂合成、固化、碳化，专业为硅碳负极材料厂商提供优质的多孔炭前驱体，目前该公司已实现酚醛树脂基多孔炭前驱体规模化生产，现有产能3000吨，并筹建2万吨级新产线，其产品包括正球形碳化料与“荔枝形”碳化料两类结构形貌。

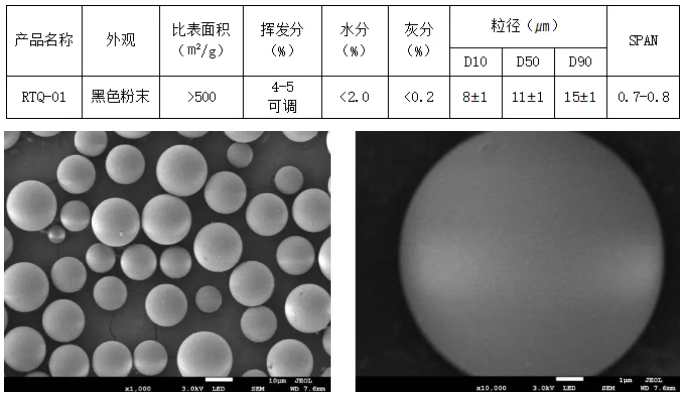

河北瑞碳酚醛树脂基正球形碳化料

从材料体系演进看，硅碳负极的核心矛盾在于体积膨胀控制与循环稳定性。纳米硅或氧化亚硅在充放电过程中体积变化剧烈，必须依赖具备高比表面积、可调孔结构与良好导电性的碳基骨架进行包覆或复合。多孔碳前驱体的角色，正是为后续碳化及复合过程提供可设计的微观结构模板。尤其在酚醛树脂体系中，通过分子结构调控、交联密度控制以及碳化工艺优化，可实现孔径分布、比表面积与残炭率之间的平衡。

数据显示，瑞碳的正球形碳化料比表面积可达500㎡/g以上，挥发分可调，粒径集中在D50约11微米区间，SPAN控制在0.7-0.8之间，这意味着颗粒分布相对集中，有利于后续与硅基材料的均匀复合。更值得关注的是其“荔枝形”结构的提出。所谓荔枝形，本质上是对颗粒表面粗糙度与微结构层级的调控，通过构建多尺度凹凸结构，增强硅颗粒在碳骨架中的嵌入与锁定能力。这种形貌设计思路，反映出多孔碳前驱体已从单纯追求高比表面积，转向强调结构工程化与复合界面优化。

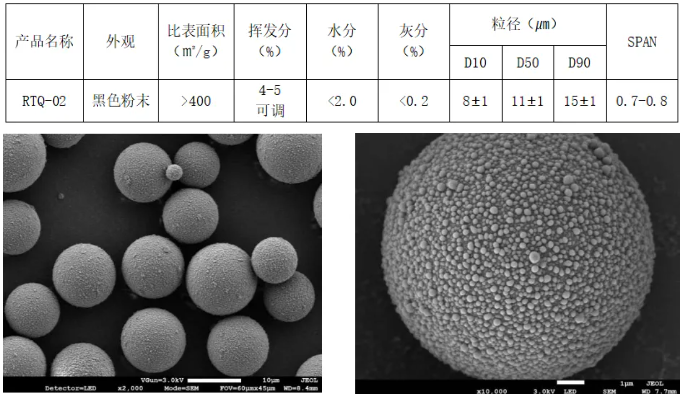

河北瑞碳国内首创酚醛树脂基荔枝形碳化料

事实上，过去几年多孔碳材料的研究重心经历了明显转变。早期研究多聚焦于活性炭或模板法制备的高比表面积碳材料，但在实际硅碳体系中，过高的比表面积往往带来首效降低与副反应增加问题。当前主流技术路径更强调“可控孔结构”，包括微孔与中孔比例优化，以及孔壁厚度调节，以在缓冲膨胀与维持导电网络之间取得平衡。这种技术取向的变化，也对前驱体企业提出更高的分子设计与碳化控制能力要求。

从产业链结构看，多孔碳前驱体位于酚醛树脂合成、改性与碳化环节，向下游延伸至硅碳复合负极制备。其核心壁垒在于树脂配方体系、交联控制以及连续碳化工艺稳定性。与石油焦或沥青类前驱体相比，酚醛树脂体系具有可设计性强、纯度高、灰分低的优势，适合高端硅碳体系。但其成本与规模化控制能力成为决定产业化速度的关键因素。

从头部企业格局看，国内负极龙头如贝特瑞、璞泰来、杉杉股份等，已在硅碳负极方向布局多年，部分企业具备自研多孔碳或硬碳前驱体能力。这些企业通常采取垂直整合模式，将多孔碳开发纳入内部体系，以保障配方稳定性与成本控制。

从应用场景看，多孔碳前驱体不仅服务于硅碳负极，还在钠离子电池硬碳材料领域具备潜在应用。树脂基硬碳前驱体经适度碳化后，可形成具有较多微孔结构的硬碳材料，适用于钠离子储能体系。

值得注意的是，多孔碳前驱体行业正面临规模化拐点。一方面，新能源汽车高能量密度需求推动硅碳掺混比例提升，对多孔碳需求形成放大效应；另一方面，下游客户对材料一致性与成本控制提出更高标准。

从技术趋势看，多孔碳前驱体未来可能呈现三条演进路径。其一是形貌工程化，即通过球形化、粗糙化或多级结构设计提升复合效率；其二是功能化掺杂，通过杂原子引入增强导电与界面稳定；其三是低成本化，通过优化原料来源与连续化工艺降低单位成本。

综合来看，多孔碳前驱体已从实验室材料迈入产业化加速阶段。其技术核心不再只是“高比表面积”，而是围绕硅碳复合体系的结构匹配与界面工程展开。在这一背景下，具备酚醛树脂合成、固化、碳化一体化能力的企业，若能在孔结构可控性与规模化稳定性上持续突破，有望在硅碳负极浪潮中占据重要位置。多孔碳前驱体看似只是负极体系中的一个组成部分，却正成为决定下一代高能量密度电池性能边界的重要变量。
